En tant que fournisseur de ventilateurs DC sans balais, je rencontre souvent des clients qui souhaitent comprendre comment mesurer le débit d'air de ces ventilateurs. La mesure du débit d'air est cruciale car elle aide à déterminer les performances du ventilateur et son adéquation à des applications spécifiques. Dans cet article de blog, je partagerai quelques méthodes courantes pour mesurer le débit d'air d'un ventilateur DC sans balais.
Pourquoi mesurer le débit d’air ?
Avant d'aborder les méthodes de mesure, il est important de comprendre pourquoi la mesure du débit d'air est importante. Le débit d'air, généralement mesuré en pieds cubes par minute (CFM) ou en mètres cubes par heure (m³/h), indique la quantité d'air qu'un ventilateur peut déplacer dans un laps de temps donné. Ce paramètre est essentiel pour diverses applications, telles que le refroidissement des appareils électroniques, la ventilation des bâtiments et les processus industriels. Un débit d’air plus élevé signifie généralement une meilleure efficacité de refroidissement ou de ventilation.
Méthodes de mesure du débit d’air
1. Méthode anémométrique
L’une des méthodes les plus simples et les plus couramment utilisées pour mesurer le débit d’air consiste à utiliser un anémomètre. Un anémomètre est un appareil qui mesure la vitesse de l'air. Pour mesurer le débit d'air d'un ventilateur DC sans balais à l'aide d'un anémomètre, suivez ces étapes :

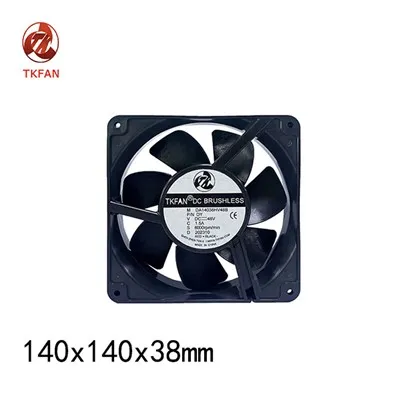

- Positionnez le ventilateur: Placez le ventilateur DC sans balais dans une position stable, en vous assurant qu'il fonctionne dans des conditions normales. Par exemple, s'il s'agit d'unVentilateur de refroidissement sans balais 12 V CC, assurez-vous qu'il est connecté à une alimentation 12 V.
- Déterminer la zone transversale: Mesurez la section transversale de la sortie du ventilateur. Pour un ventilateur circulaire, l'aire (A=\pi r^{2}), où (r) est le rayon de sortie du ventilateur. Pour un éventail rectangulaire, l'aire (A = l\times w), où (l) est la longueur et (w) la largeur.
- Mesurer la vitesse de l'air: Utilisez l'anémomètre pour mesurer la vitesse de l'air en plusieurs points à travers la sortie du ventilateur. Il est recommandé de prendre des mesures à des points régulièrement espacés pour obtenir une moyenne précise. Pour un petit fan comme unVentilateur sans balais CC de 30 mm, vous pouvez prendre 3 à 5 mesures, tandis que pour un ventilateur plus grand tel qu'unVentilateur CC de 60 mm, vous aurez peut-être besoin de 5 à 10 mesures.
- Calculer le débit d'air: Une fois que vous avez la vitesse moyenne de l'air (v) (en pieds par minute ou mètres par seconde) et la section transversale (A) (en pieds carrés ou mètres carrés), vous pouvez calculer le débit d'air (Q) à l'aide de la formule (Q = v\times A).
2. Méthode du tube de Pitot
La méthode du tube de Pitot est un autre moyen précis de mesurer le débit d’air. Un tube de Pitot est un appareil qui mesure la pression totale et la pression statique du flux d'air. La différence entre la pression totale et la pression statique est appelée pression dynamique, qui est liée à la vitesse de l'air. Voici comment utiliser un tube de Pitot pour mesurer le débit d'air d'un ventilateur DC sans balais :
- Installer le tube de Pitot: Insérez le tube de Pitot dans le flux d'air à la sortie du ventilateur. Assurez-vous que le tube de Pitot est correctement aligné avec la direction du flux d'air.
- Mesurer les pressions: Utilisez un manomètre différentiel pour mesurer la pression dynamique (\Delta P) entre la pression totale et la pression statique.
- Calculer la vitesse de l'air: La vitesse de l'air (v) peut être calculée à l'aide de la formule (v=\sqrt{\frac{2\Delta P}{\rho}}), où (\rho) est la densité de l'air. La densité de l'air dans des conditions standard (température de 20°C et pression de 1 atm) est d'environ (\rho = 1,204\ kg/m^{3}).
- Déterminer le débit d'air: Semblable à la méthode de l'anémomètre, calculez la surface de la section transversale (A) de la sortie du ventilateur, puis utilisez la formule (Q = v\times A) pour calculer le débit d'air.
3. Méthode de hotte à flux
Une hotte à flux est un appareil qui entoure la sortie du ventilateur et mesure directement le débit d'air. Cette méthode est particulièrement utile pour mesurer le débit d’air des ventilateurs des systèmes de ventilation. Voici comment utiliser une hotte à flux :
- Positionner la hotte à flux: Placez la hotte à flux sur la sortie du ventilateur, en assurant une étanchéité parfaite pour éviter les fuites d'air.
- Prenez la mesure: La hotte à flux affichera directement le débit d’air. Certaines hottes à flux peuvent nécessiter un étalonnage avant utilisation pour garantir des mesures précises.
Facteurs affectant la mesure du débit d'air
Lors de la mesure du débit d'air d'un ventilateur DC sans balais, plusieurs facteurs peuvent affecter la précision de la mesure :
- Densité de l'air: Comme mentionné précédemment, la densité de l'air affecte le calcul du débit d'air. Les changements de température, de pression et d’humidité peuvent tous entraîner des variations de densité de l’air. Par exemple, à des températures plus élevées, la densité de l’air diminue, ce qui peut entraîner un débit d’air calculé plus faible si l’on n’en tient pas compte.
- Turbulences atmosphériques: Les turbulences dans le flux d'air peuvent entraîner des mesures inexactes. Pour minimiser les turbulences, assurez-vous que le ventilateur est installé dans un endroit avec un chemin d'air lisse et évitez toute obstruction à proximité de l'entrée ou de la sortie du ventilateur.
- Emplacement de mesure: L'endroit où le débit d'air est mesuré peut également affecter les résultats. Il est recommandé de mesurer le débit d'air à un point où le débit d'air est pleinement développé et uniforme.
Importance d’une mesure précise du débit d’air pour nos clients
En tant que fournisseur de ventilateurs DC sans balais, nous comprenons l'importance d'une mesure précise du débit d'air pour nos clients. Qu'ils utilisent nos ventilateurs pour refroidir des composants électroniques ou pour ventiler un bâtiment, connaître le débit d'air exact les aide à prendre des décisions éclairées sur les performances du ventilateur et son adéquation à leurs applications. Par exemple, si un client a besoin de refroidir un appareil électronique haute puissance, il doit choisir un ventilateur avec un débit d'air suffisant pour assurer un refroidissement correct.
Conclusion
Mesurer le débit d'air d'un ventilateur DC sans balais est un processus important qui aide à évaluer les performances du ventilateur. Il existe plusieurs méthodes disponibles, notamment la méthode de l'anémomètre, la méthode du tube de Pitot et la méthode de la hotte à flux. Chaque méthode a ses propres avantages et inconvénients, et le choix de la méthode dépend des exigences spécifiques et de l'équipement disponible.
Si vous êtes intéressé par l'achat de nos ventilateurs DC sans balais ou si vous avez des questions sur la mesure du débit d'air, n'hésitez pas à nous contacter pour une discussion et une négociation plus approfondies. Nous nous engageons à fournir des produits de haute qualité et un support technique professionnel pour répondre à vos besoins.
Références
- Manuel ASHRAE - Fondamentaux. Société américaine des ingénieurs en chauffage, réfrigération et climatisation (ASHRAE).
- "Mécanique des fluides" par Frank M. White.
