Mode d'emploi du générateur de signaux PWM
1. Paramètre électriquemètres
(Conditions de test : température ambiante, pression normale)
|
Paramètres |
Valeur |
Remarques |
|
Tension de référence |
5 V CC |
Tension de référence d'entrée VCC et GND |
|
Température de fonctionnement. Gamme |
-10 degrés – +40 degrés |
- |
|
Température de stockage. Gamme |
-20 degrés – +40 degrés |
- |
2. Définition de l'interface
|
Étiquette/Nom |
Fonction |
Description |
|
DEHORS |
Sortie de signal PWM |
Fréquence 26 KHz, cycle de service de sortie 0 ~ 100 %, Pas de 1 %, niveau haut 5 V, niveau bas 0 V |
|
GND |
Masse de référence |
GND |
3. Description fonctionnelle
Tableau de comparaison des fonctions pour cette carte pilote (Oui : fonction disponible, Non : fonction non disponible)
|
Oui/Non |
Code |
Fonction |
Description |
|
Oui |
MLI |
Sortie de signal PWM |
La rotation de l'encodeur dans le sens inverse des aiguilles d'une montre diminue le rapport cyclique ; dans le sens des aiguilles d'une montre l'augmente. Plage 0 ~ 100 %, valeur correspondante affichée sur le tube numérique. |
4. Formes d'onde PWM
(1)Lorsque PWM est de 0 %, la forme d'onde correspondante est la suivante :
 |
 |

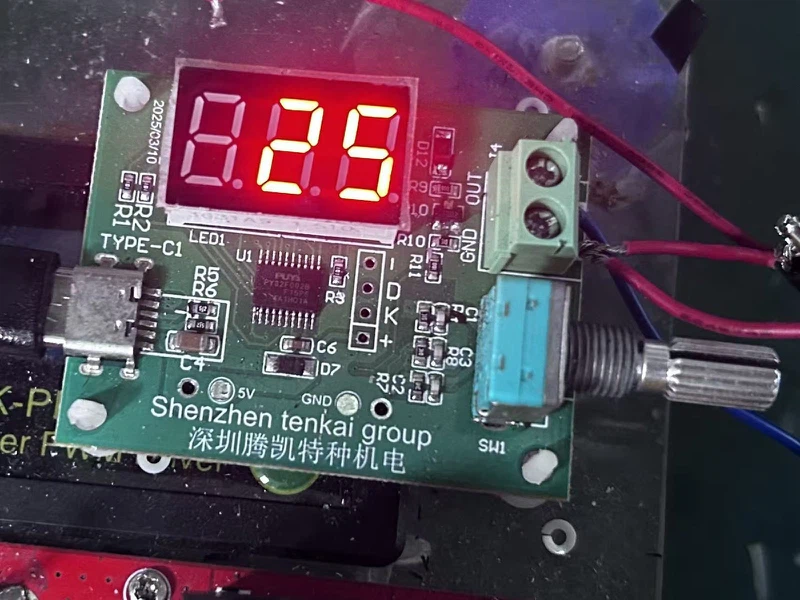

(2)Lorsque PWM est de 25 %, la forme d'onde correspondante est la suivante :
 |
 |
(3)Lorsque PWM est de 50 %, la forme d'onde correspondante est la suivante :
 |
 |

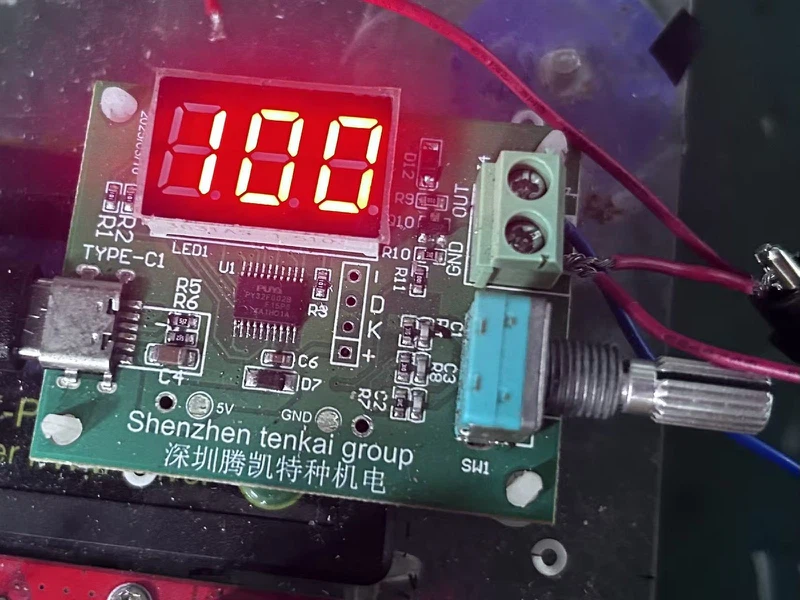

(4)Lorsque PWM est de 100 %, la forme d'onde correspondante est la suivante :
 |
 |
5. Précautions d'utilisation
(1) Exigences d'alimentation : utilisez une tête de chargeur 5 V pour l'alimentation, connectée à l'interface de type -C.

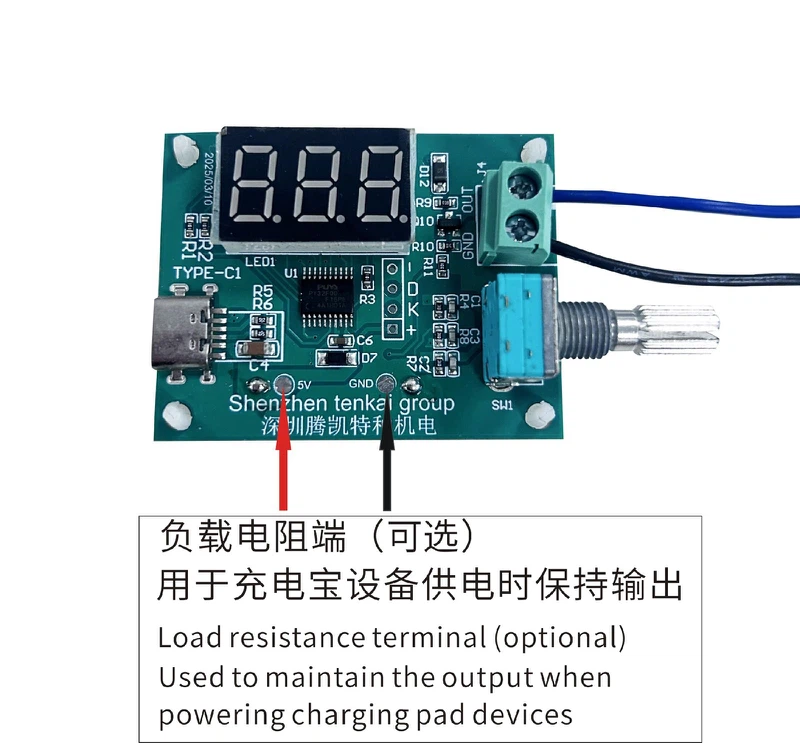

(2)Remarque sur l'alimentation spéciale : si vous utilisez une banque d'alimentation pour l'alimentation, une résistance de charge doit être connectée en parallèle.
(3) Protection physique : Manipuler avec précaution, éviter les impacts ou les chocs violents.
(4)Protection de l'environnement - ESD : prenez des précautions contre les décharges électrostatiques (ESD) pour éviter d'endommager les composants.
(5)Exigences environnementales : Protéger de l’humidité et de l’eau ; évitez d’exposer l’appareil à des conditions humides ou à des liquides.
6. Démonstration vidéo des instructions de fonctionnement
